Công cụ đo kích thước băng tải

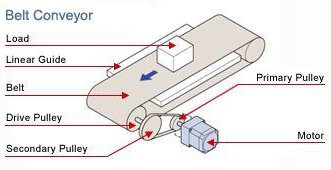

Belt Conveyor

Đơn vị

Chọn đơn vị

Tải và dẫn hướng tuyến tính

Tổng trọng lượng khối lượng của tải trọng và băng tải

W m

= lb kg

Hệ số ma sát của băng tải và dẫn hướng tuyến tính

μ

=

Thông số kỹ thuật của ròng rọc dẫn động

Đường kính ròng rọc truyền động

Dp

= in mm

Trọng lượng của ròng rọc dẫn động Khối lượng của ròng róc dẫn động

Wp mp

= lb/pc kg/pc

Nếu bạn không chắc về khối lượng

Chiều dài ròng rọc truyền động

Lp

= in mm



Vật liệu ròng rọc dẫn động

ρ

=

Số lượng ròng dọc dẫn động

n

= pc

Hiệu quả

η

= %

Lực bên ngoài

FA

= lb N

Hướng vận hành

Dây đai truyền động và ròng rọc hoặc bánh răng (Để trống các trường này nếu sử dụng cấu trúc khớp nối trực tiếp)

Đường kính vòng chia (PCD) của puly/bánh răng sơ cấp hoặc đường kính

Đường kính vòng chia (PCD) của puly/bánh răng thứ cấp hoặc đường kính

Dp1

=   in mm

Dp2

=   in mm

Khối lượng puly (bánh răng) sơ cấp

Khối lượng puly (bánh răng) thứ cấp

Wp1 mp1

=   lb kg

Wp2 mp2

=   lb kg





Nếu bạn không chắc về khối lượng

Nếu bạn không chắc về khối lượng

Độ dày puly (bánh răng) sơ cấp



Độ dày puly (bánh răng) thứ cấp

Lp1

=   in mm



Lp2

=   in mm

Vật liệu puly (bánh răng) sơ cấp



Vật liệu puly (bánh răng) thứ cấp

ρp1

=



ρp2

=

Vị trí cơ cấu

Góc đặt cơ cấu

α

= °

Góc vận hành

Các yêu cầu khác

Cần giữ tải ngay cả khi nguồn điện bị tắt.
→ Cần sử dụng phanh điện từ

Cần giữ tải sau khi động cơ dừng nhưng không cần giữ khi tắt nguồn.

Điều kiện vận hành

Tốc độ vận hành

V1

=

  in mm /s



Giảm tốc/ Tăng tốc

t1

=

  s

Tốc độ vận hành

V1

=

  in mm /s

V2

=

  in mm /s



Giảm tốc/ Tăng tốc

t1

=

  s



Mô men quán tính rotor

JO

=

  oz·in kg·m 2



Tỷ số truyền

i

=





Nếu mô men quán tính rotor và tỷ số truyền chưa biết, mô men gia tốc sẽ được tính với tỷ lệ quán tính 5:1 (xem hướng dẫn chọn động cơ trong cửa sổ kết quả để biết chi tiết).

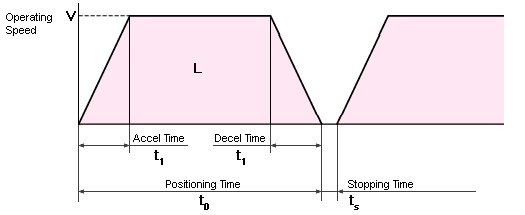

Positioning



Quãng đường định vị

L

=

in mm



Thời gian định vị

t0

=

 s

Thời gian dừng

ts

=

 s

Nếu cần thời gian tăng tốc / giảm tốc cụ thể

t1

=

 s

Nếu cần tốc độ vận hành cụ thể

V

=

  in mm /s

Nếu đã biết quãng đường định vị nhưng chưa biết thời gian tăng/giảm tốc, hệ thống sẽ tự tính bằng 1/4 thời gian định vị.

Độ chính xác dừng

Độ chính xác dừng

±

in mm

Hệ số an toàn

Hệ số an toàn


Các yêu cầu ước tính như sau. Vui lòng liên hệ 0398 828 669 (hoặc email nguyentrongbac.com@gmail.com) để được hỗ trợ hoặc giải đáp thắc mắc.

Kết quả tính toán



Quán tính tải

JL

= [oz·in [kg·m 2]





Tốc độ yêu cầu

Vm

= [r/min]





V2

= [r/min]





Mô-men yêu cầu

T

= [lb·in] = [oz·in] [N·m]





Mô-men RMS

Trms

= [lb·in] = [oz·in] [N·m]





Mô-men gia tốc

Ta

= [lb·in] = [oz·in] [N·m]





Mô-men tải

TL

= [lb·in] = [oz·in] [N·m]





Độ chính xác dừng yêu cầu

Δθ

= [deg]





Yêu cầu khác

Để in báo cáo tính toán, bấm    Báo cáo đầy đủ
Để xem mẹo chọn động cơ, bấm    Mẹo


×

Gọi 0398 828 669 hoặc email nguyentrongbac.com@gmail.com

In

- Thông tin đã nhập -

Tải và dẫn hướng tuyến tính



Tổng trọng lượng khối lượng của tải và bàn

W m

[lb] [kg]



Hệ số ma sát của dẫn hướng

μ



Thông số puly dẫn động



Đường kính puly dẫn động

Dp

[in] [mm]



Puly dẫn động trọng lượng khối lượng

Wp mp

[lb/pc] [kg/pc]



Chiều dài puly dẫn động

Lp

[in] [mm]



Vật liệu puly dẫn động

ρ

[oz/in [kg/m 3]



Số lượng puly dẫn động

n

[pc]



Hiệu suất

η

[%]

Lực bên ngoài



FA

[lb] [N]

Truyền động bằng băng và puly/bánh răng



Puly (bánh răng) sơ cấp

Puly (bánh răng) thứ cấp



Đường kính vòng chia (PCD)

Dp1

= [in] [mm]

Dp2

= [in] [mm]



weight mass

Wp1 mp1

= [lb] [kg]

Wp2 mp2

= [lb] [kg]



Độ dày

Lp1

= [in] [mm]

Lp2

= [in] [mm]



Vật liệu

ρp1

= [oz/in [kg/m 3]

ρp2

= [oz/in [kg/m 3]



Vị trí cơ cấu



Góc đặt cơ cấu

α

= [°]

Yêu cầu khác



Có cần giữ tải ngay cả khi tắt nguồn không?



Có cần giữ tải sau khi động cơ dừng, nhưng không cần giữ khi tắt nguồn không?

Điều kiện vận hành



Vận hành tốc độ cố định

Tốc độ vận hành

V1

=

[in/s] [mm/s]





Thời gian gia tốc / giảm tốc

t1

=

[s]

Điều kiện vận hành



Vận hành tốc độ thay đổi

Tốc độ vận hành

V1

=

[in/s] [mm/s]



V2

=

[in/s] [mm/s]





Acceleration / deceleration time

t1

=

[s]

Điều kiện vận hành



Vận hành định vị

Mô men quán tính rotor

JO

=

[oz·in kg·m 2]



Tỷ số truyền

i

=



Khoảng cách định vị

L

=

[in] [mm]



Thời gian định vị

t0

=

[s]



Thời gian dừng

ts

=

[s]



Thời gian tăng/giảm tốc

t1

=

[s]



Tốc độ chỉ định

V

=

[in/s] [mm/s]

Độ chính xác dừng



Độ chính xác dừng

Δl

= [in] [mm]

Hệ số an toàn



Hệ số an toàn

S·F

=


- Kết quả tính toán -

Quán tính tải



JW Jm

=   W × 16 × ( Dp / 2 )2 m ×( (Dp×10-3 ) / 2 )2



=   × 16 × ( ( ×10-3)  / 2)2

= [oz·in [kg·m 2]



JDp

=   (π/32) ρ Lp Dp4 n =   (1/8) Wp ×16 × Dp2 n =   (π/32) ρ Lp Dp4 n =   (1/8) mp (Dp × 10-3)2 n



=  ( 3.14 / 32 ) × × ( ×10-3)  × ( ×10-3) 4  × =  (1/8) × × ( × 10-3) 2  × =  ( 3.14 / 32 ) × × ( ×10-3)  × ( ×10-3) 4  × =  (1/8) × × ( × 10-3) 2  ×

= [oz·in [kg·m 2]



JDp1

=  ( 1 / 8 ) Wp1 × 16 × Dp1 mp1 × (Dp1×10-3) 2



=   ( 1 / 8 ) ×  × 16 × ( ×10-3) 2

= [oz·in [kg·m 2]



JDp1

=   ( π / 32 ) ρp1 ( Lp1 ×10-3) ( Dp1 ×10-3) 4



=   ( 3.14 / 32 ) ×  × ( ×10-3)  × ( ×10-3) 4

= [oz·in [kg·m 2]



JDp2

=   ( 1 / 8 ) Wp2 × 16 × Dp2 mP2 × (DP2×10-3) 2



=   ( 1 / 8 ) ×  × 16 × ( ×10-3) 2

= [oz·in [kg·m 2]



JDp2

=  ( π / 32 ) ρp2 ( Lp2 ×10-3) ( Dp2 ×10-3) 4



=   ( 3.14 / 32 ) ×  × ( ×10-3)  × ( ×10-3) 4

= [oz·in [kg·m 2]



JL

=   ( JW Jm + JDp + JDp2 ) ( Dp1 / Dp2 )2 + JDp1



= (  +  +  ) × (  /  )2 +

[oz·in [kg·m 2]



JL

=   JW Jm + JS



=  (  +  )

[oz·in [kg·m 2]

Tốc độ yêu cầu



Vm

=   V1 ( 60 /( π Dp ))   ( Dp2 / Dp1 )



=    × ( 60 / (3.14 × ) ) × (  /  )

= [r/min]



Vm1

=   V1 ( 60 /( π Dp )) ( Dp2 / Dp1 )



=    × ( 60 / (3.14 × )  ) × (  /  )

= [r/min]



Vm2

=   V2 ( 60 / π Dp ) ( Dp2 / Dp1 )



=    × ( 60 / (3.14 × )  ) × (  /  )

= [r/min]



Vm

=   ( V / ( π × Dp ) ) × 60 × ( Dp2 / Dp1 )



= (  / (3.14 × )  ) × 60 × (  /  )

= [r/min]



Vm

=   ( L / ( π × Dp ) ) × ( 60 / ( t0 - t1 ) ) × ( Dp2 / Dp1 )



= (  / (3.14 × )  ) × (60 / ( - )) × (  /  )

= [r/min]

Mô-men yêu cầu



T

=   ( Ta + TL ) ( Hệ số an toàn )



= (  +  ) ×

= [lb·in] [N·m]



= [oz·in]

Mô-men RMS



Trms

=

√(((( Ta + TL )2 × t1 ) + ( TL2 × (t0 - 2 × t1 )) + (( Ta - TL )2 × t1 )) / ( t0 + ts )) × (Safety Factor)



=

√ ((((  +  )2 ×  ) + ( 2 × (  - 2 ×  )) + ((  -  )2 ×  )) / (  +  )) ×

=

[lb·in] [N·m]





= [oz·in]

Mô-men gia tốc



Ta

=

( JL / 386 ) ( Vm / ( 9.55 × t1 )) ( 1 / 16 )



=

(   / 386 ) × (  / ( 9.55 ×  )) × ( 1 / 16 )

=

[lb·in] [N·m]





= [oz·in]



Ta

=

( JL / 386 ) ( Vm / ( 9.55 × t1 )) ( 1 / 16 )



=

(  / 386 ) × (  / ( 9.55 ×  )) × ( 1 / 16 )

=

[lb·in] [N·m]





= [oz·in]



Ta

=

(( JO i2 + 1.2 × JO + JL ) / 386 ) ( Vm / ( 9.55 × t1 )) ( 1 / 16 )



=

((  × 2 + 1.2 × +  )  / 386 )  × (   / ( 9.55 ×  ))  × ( 1 / 16 )

=

[lb·in N·m]





= [oz·in]

Load Torque



F

=   FA + W (m × 9.8) ( sinα + μcosα )



=    + (  × 9.8)  ( sin  +  × cos  )

[lb N]



TL

=   ( F × Dp ×10-3 ) / (2 η × 0.01 )   ( Dp1 / Dp2 )



=   (  ×   ×10-3 ) / ( 2 × × 0.01 )   × (  /  )

= [lb·in] [N·m]



=   [oz·in]

Độ chính xác dừng yêu cầu



Δθ

=  Δl ( 360° / π Dp ) ( Dp2 / Dp1 )



=    × ( 360 / (3.14 × )  ) × (  /  )

[deg]

Yêu cầu khác






- end of the report -

Chuyển đổi đơn vị

Chiều dài:


Khối lượng:


Trọng lượng:


Quán tính:


Momen xoắn:


Tốc độ:

°

° = Đối với động cơ bước, nhập góc bước (Step Angle)

Chúng tôi sẵn sàng hỗ trợ

Service and Support

Giờ làm việc:

Thứ Hai đến Thứ Sáu

Giờ hành chính



Bán hàng & Hỗ trợ khách hàng:

Nguyễn Trọng Bắc

Phone: 0398 828 669



Hỗ trợ kỹ thuật:

Nguyễn Trọng Bắc

Email: nguyentrongbac.com@gmail.com


Bảng hệ số ma sát (tham khảo)

Vật liệu

Khô

Có bôi trơn

Nhôm

Nhôm

1.0

0.3

Nhôm

Thép

0.6

Đồng thau

Thép

0.5

Than chì

Thép

0.1

0.1

Polystyrene

Thép

0.3

0.3

Cao su

Thép

0.4

Thép

Thép

0.8

0.2

Teflon

Thép

0.04

0.04

Gỗ

Gỗ

0.5

0.2

Vận hành định vị

Bước 1 :

Để trống quán tính rotor Jo và tỷ số truyền i nếu bạn chưa chọn sản phẩm động cơ (hoặc động cơ có hộp số). Sau đó, điền phần còn lại của biểu mẫu. Phần mềm sẽ tạm tính mô-men gia tốc với tỷ số quán tính tải/rotor là 5:1.

Bước 2 :

Chọn sản phẩm dựa trên mô-men và tốc độ yêu cầu. Sau đó, xác nhận tỷ số quán tính nằm trong phạm vi khuyến nghị. (Xem mẹo chọn động cơ sẽ xuất hiện trong cửa sổ kết quả để biết chi tiết)

Bước 3 :

Quay lại biểu mẫu và nhập quán tính rotor Jo và tỷ số truyền i của sản phẩm bạn đã chọn để tính nhu cầu mô-men theo sản phẩm đó. Nếu bạn chọn động cơ trục tròn (không có hộp số), để trống i hoặc nhập 1.

Quán tính rotor Jo :

Giá trị này được tìm thấy trong bảng thông số kỹ thuật của sản phẩm động cơ bước.

Tỷ số truyền i :

Giá trị này là tỷ số truyền của sản phẩm động cơ có hộp số mà bạn đã chọn.
* Những giá trị này chỉ dùng để tính mô-men gia tốc chính xác hơn.

Con số này bao gồm cả các ròng rọc dẫn động và ròng rọc trung gian quay cùng với động cơ.
